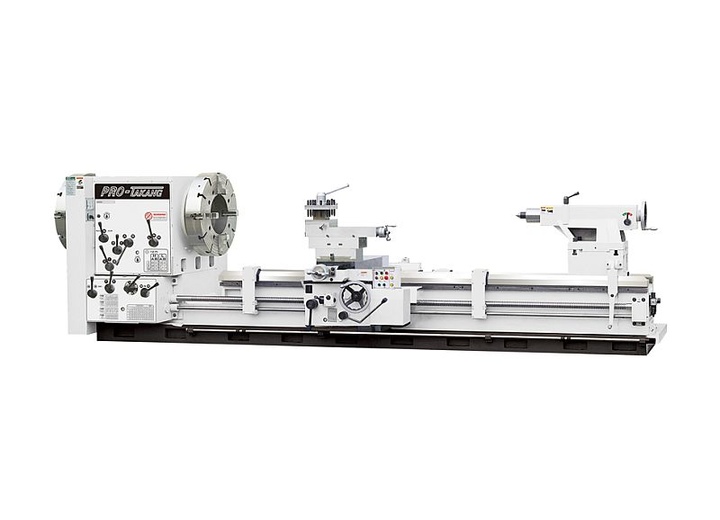

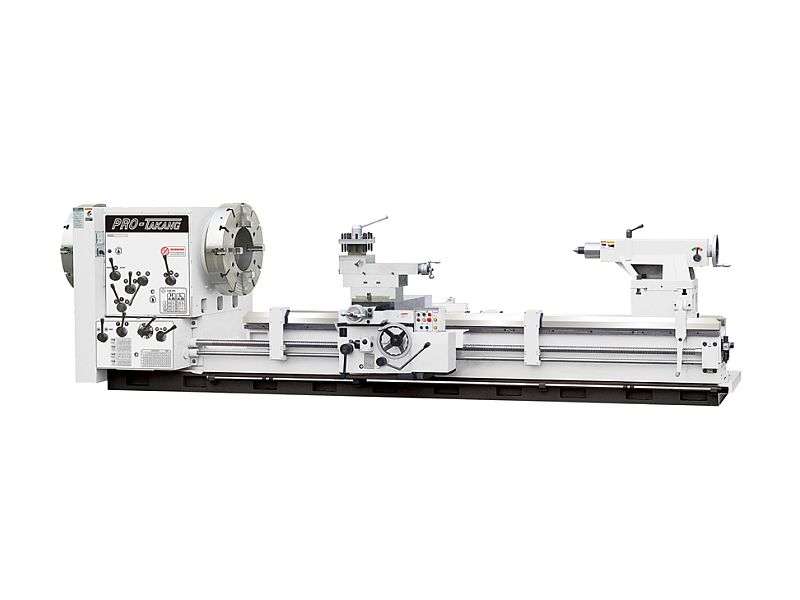

Takang TK 2500N

Характеристика

Стандартные

По заказу

Размерность

Основные характеристики

Диаметр обработки над станиной / над суппортом

2500 / 2050

мм

Расстояние между центрами

3000-12000

мм

Высота центров

1250

мм

Диаметр сквозного отверстия в шпинделе

230

мм

Мощность двигателя вращения шпинделя

55

кВт

Ширина станины

1345/1550

мм

Размер инструмента

50 X 50

мм

Диаметр/шаг ходового винта

Ø60мм x 2TPI

Шпиндельная бабка

Диаметр сквозного отверстия в шпинделе

Ø230

мм

Присоединительный торец шпинделя

A2-15

Частота оборотов шпинделя

6-400

об/мин

Перемещения

Поперечное перемещение суппорта

1250 (Полная длина) / 510 мм (половина длины)

мм

Перемещение резцедержателя

X1:250 мм ручная подача / Z1:400 мм для автоматической подачи

мм

Подачи

Диапазон продольных подач

0.13 - 1.92

мм/об

Диапазон поперечных подач

0.056-0.96

мм/об

Диапазоны шагов нарезаемых резьб

Диапазон метрических резьб

2-30

мм

Диапазон дюймовых резьб

1 -15

ниток/дюйм

Диапазон модульных резьб

1-15

модуль

Диапазон питчевых резьб

2-30

питч диам.

Задняя бабка

Диаметр пиноли задней бабки

Ø290

мм

Ход пиноли задней бабки

300

мм

Конус пиноли задней бабки

MT-7

Мощность электродвигателей

Главный шпиндель

55

кВт

Двигатель на ускоренные перемещения

1,5

кВт

Двигатель помпы СОЖ

0.75

кВт

Мощность масляного насоса

12

Вт

Установка и подключение

Длинна

-

мм

Ширина

-

мм

Высота

-

мм

Масса

30500

+4500 за 1 метр

кг
