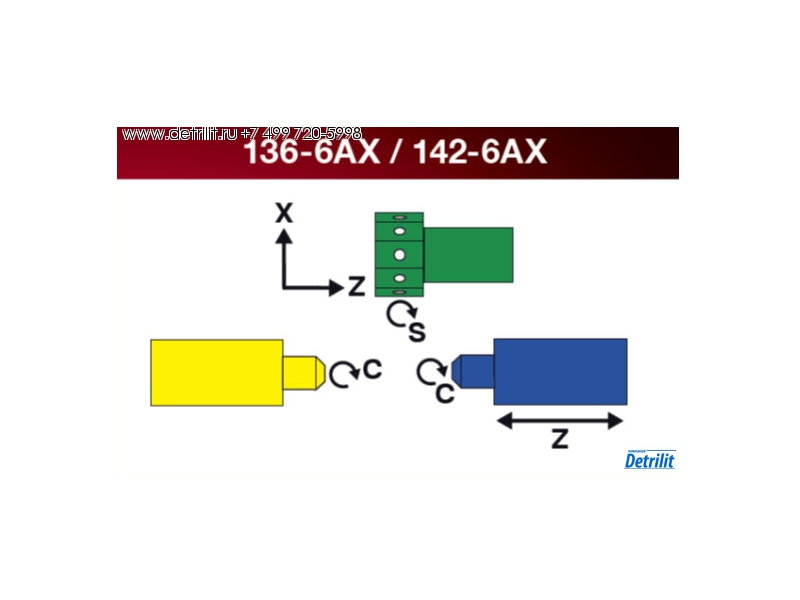

Функциональные возможности: | |
Максимальный диаметр обработки, мм | 240 |
Расстояние от конуса шпинделя до экрана передней бабки, мм | 132 |
Расстояние между торцем шпинделя и револьверной головкой, мм | 490 |
Главный шпиндель А2-4 (ISO 702/I / DIN 55026): | |
Мощность номинальная/максимальная, кВт | 23 / 24 |
Цанги SCHAUBLIN | В45 / В32 / F38 |
Скорость вращения шпинделя, об/мин | 30 - 8000 |
Крутящий момент номинальный/максимальный, Н/м | 48 / 75 |
Диметр отверстия шпинделя (без тяги), мм | 36,7 |
Наибольший диаметр прутка, обрабатываемого в цанге W20, мм | 14,5 |
Наибольший диаметр прутка, обрабатываемого в цанге W25, мм | 19 |
Наибольший диаметр прутка, обрабатываемого в цанге W31,75, мм | 26 |
Наибольший диаметр прутка, обрабатываемого в цанге F27, мм | 23 |
Наибольший диаметр прутка, обрабатываемого в цанге F38, мм | 32 |
Наибольший диаметр прутка, обрабатываемого в цанге B32, мм | 24 |
Наибольший диаметр прутка, обрабатываемого в цанге B45, мм | 36 |
Наибольший диаметр прутка, обрабатываемого с использованием зажимной цанги для прутка типа «HAINBUCH Gr.32», мм | 32 |
Наибольший диаметр прутка, обрабатываемого с использованием зажимной цанги для прутка типа «HAINBUCH Gr.42», мм | 36 |
Наибольший диаметр прутка, обрабатываемого с использованием 3-х кулачкового автоматического патрона, мм | 36 |
Рекомендуемый наибольший диаметр обработки, мм | 140 |
Главный шпиндель А2-5 (ISO 702/I / DIN 55026): | |
Мощность номинальная/максимальная, кВт | 17 / 22 |
Цанги SCHAUBLIN | B45 / B32 / F48 |
Скорость вращения шпинделя, об/мин | 30 - 6000 |
Крутящий момент номинальный/максимальный, Н/м | 58 / 100 |
Диметр отверстия шпинделя (без тяги), мм | 42 |
Наибольший диаметр прутка, обрабатываемого в цанге B32, мм | 24 |
Наибольший диаметр прутка, обрабатываемого в цанге B45, мм | 36 |
Наибольший диаметр прутка, обрабатываемого в цанге F48, мм | 42 |
Наибольший диаметр прутка, обрабатываемого с использованием зажимной цанги для прутка типа «HAINBUCH Gr.42», мм | 42 |
Наибольший диаметр прутка, обрабатываемого с использованием зажимной цанги для прутка типа «HAINBUCH Gr.52», мм | 42 |
Наибольший диаметр прутка, обрабатываемого с использованием 3-х кулачкового автоматического патрона, мм | 36 |
Рекомендуемый наибольший диаметр обработки, мм | 140 |
Блокировка шпинделя: | |
Пневматический тормоз шпинделя с усилием торможения при давлении при давлении 5 бар, Н·м | 440 |
Ось С: | |
Программируемое приращение, ° | 0,001 до 0,0001 |
Интерполяция | X – Z – C |
Быстрая подача, °/мин | 36000 |
Каретка: | |
Перемещение по оси Х, мм | 180 |
Разрешающая способность обработки по оси Х (по радиусу), мм | 0,0005 |
Мощность двигателя привода по оси Х, кВт | 2,5 |
Максимальный крутящий момент двигателя переменного тока по оси Х (номинальный/максимальный), Н·м | 12 / 46 |
Шариковая винтовая пара, Ø х шаг, мм | 36 х 10 |
Перемещение по оси Z, мм | 495 |
Разрешающая способность обработки по оси Z, мм | 0,0005 |
Мощность двигателя привода по оси Z, кВт | 2,5 |
Максимальный крутящий момент двигателя переменного тока по оси Z (номинальный/максимальный), Н·м | 12 / 46 |
Шариковая винтовая пара, Ø х шаг, мм | 36 / 10 |
Подачи: | |
Рабочие подачи по осям X и Z, м/мин | 10 |
Ускоренные подачи по осям X и Z, м/мин | 40 |
Усилия подачи по осям X и Z (номинальные), даН | 1700 |
Инструментальная система: револьверная головка «SAUTER» с приводным инструментом | |
Число инструментальных позиций, шт. | 12 |
Число инструментальных позиций с приводным инструментом, шт. | 12 |
Стандартное крепление инструментальных державок, тип | sauter |
Привод приводных инструментов, тип | sauter |
Максимальный размер инструмента, устанавливаемого в инструментальных блоках, мм | 20 х 20 |
Скорость вращения приводного инструмента, об/мин | 30 - 12000 |
Мощность привода, номинальная/максимальная, кВт | 3 / 6 |
Крутящий момент номинальный/максимальный, Нм | 4 / 8 – 6000 об/мин |
Контршпиндель А2-4 (ISO 702I / DIN 55026) | |
Цанги SCHAUBLIN | B45 / B32 / F38 |
Скорость вращения шпинделя, об/мин | 30 - 8000 |
Диметр отверстия шпинделя (без тяги), мм | 36,7 |
Возможность установки 3-х кулачкового патрона | Да |
Рекомендуемый наибольший диаметр обработки, мм | 140 |
Ось Е | |
Максимальное продольное перемещение, ось Е, мм | 465 |
Максимальное расстояние между торцом главного шпинделя и контршпинделя, мм | 635 |
Разрешающая способность, ось Е, мм | 0,0005 |
Крутящий момент, постоянный/прерывный, Нм | 12 / 46 |
ШВП, диаметр х шаг, мм | 36 х 10 |
Ось V | |
Максимальное поперечное перемещение, ось V, мм | 90 |
Разрешающая способность, ось V, мм | 0,0005 |
Мощность двигателя, ось V, кВт | 2,5 |
Крутящий момент, постоянный/прерывный, Нм | 12 / 46 |
ШВП, диаметр х шаг, мм | 36 х 10 |
Подача СОЖ: | |
Емкость бака, л | 460 |
Мощность насоса, кВт | 4,0 |
Производительность насоса, л/мин | 120 |
Давление насоса, бар | 8 |
Параметры пневматической системы: | |
Давление мин/макс, бар | 5 - 7 |
Тип соединения, дюйм | 3 / 8 |
Качество воздуха | Сухой, чистый |
Средний расход воздуха, куб.м/час | 10 |
Параметры системы электропитания: | |
Напряжение, В | 400 |
Частота, Гц | 50 |
Номинальный ток, А | 66 |
Допустимые отклонения, % | + / - 5 |
Потребляемая станком мощность, кВA | 46 |
Габариты и вес станка: | |
Габаритные размеры: |
2400 |
Вес НЕТТО станка, кг | 5050 |
Размеры палеты, м | 2800 х 2400 |
Вес палеты, кг | 300 |
Высота центров над полом, мм | 1136 |
Смазка направляющих и ШВП: | |
Способ смазки направляющих | Автоматически |
Вид смазочного материала | Motorex Supergliss 68K |
Способ смазки ШВП | Автоматически |
Вид смазочного материала | Motorex Supergliss 68K |
Прочее: | |
Цвет станка (4 стандартных цвета) | RAL 7015 |
Цвет станка (4 стандартных цвета) | RAL 7021 |
Цвет станка (4 стандартных цвета) | RAL 9010 |
Цвет станка (4 стандартных цвета) | RAL 3003 |
Уровень производимого шума не более, дБ | 76 |
Соответствие стандартам ЕС | да |
Числовое программное управление: | |
Тип ЧПУ | Fanuc 0i TD |
Цветной LCD монитор | 10,4” |
Память, Кб | 512 |
Количество программ | 400 |
Таблица корректирующих устройств инструмента | 64 |
Программируемое приращение | 0,001 |
Механическая обработка подачи выходит за границу, % | 0-120 |
Шпиндель подачи выходит за границу, % | 50-120 |
М-код в одном блоке | 3 |
Позиционирование шпинделя | есть |
Фоновое редактирование | есть |
Поддержание постоянной скорости резания | есть |
Исключение плавающего патрона для метчика | есть |
Многозаходная резьба | есть |
Технологическая макропрограмма пользователя В | есть |
Интерполяция в полярных координатах | есть |
Цилиндрическая интерполяция | есть |
Винтовая интерполяция | опция |
Обработка многогранных изделий на токарном станке | есть |
Дюйм/метрическая система отсчеты | есть |
Личная страница пользователя | есть |
Интерфейс на русском языке | есть |
Средства сопряжения с ЧПУ: |
|
Интерфейс RS232-C | есть |
Интерфейс PCMCIA | есть |
Интерфейс для Интернета | есть |
Интерфейс USB | есть |
Сервер данных | Опция |
